ALC用アンカー テンステップ TB-4178 小箱(ボルトセット10本)

ALC用足場控え専用アンカー『テンステップ』

※写真をクリックすると拡大画像がでます。

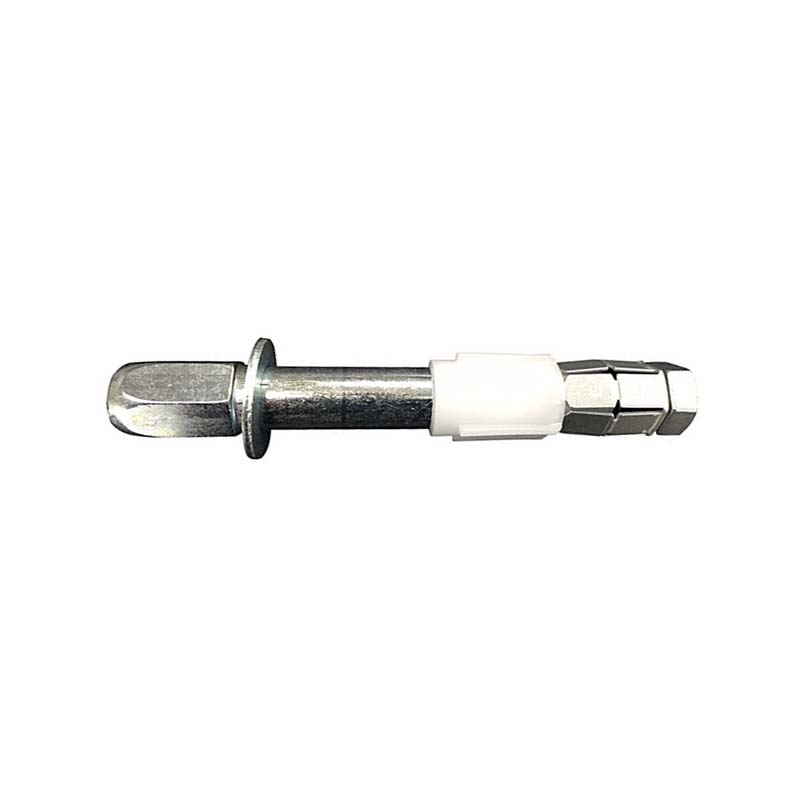

ALC用アンカー テンステップ TB-4178 小箱(ボルトセット10本)

▼価格 ¥4,235

数量:

▼詳細

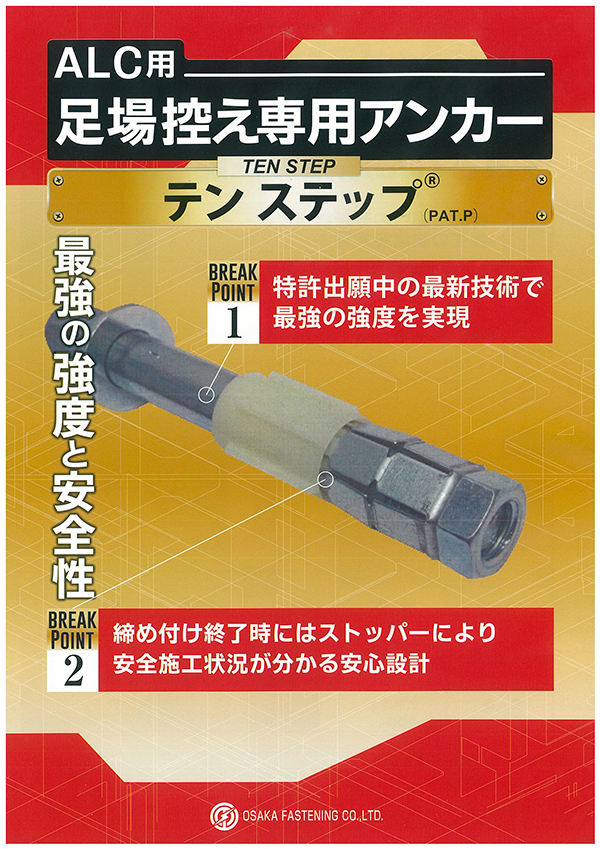

◆ 最強の強度と安全性 ◆
特許出願中の最新技術で最強の強度を実現しました。

狭い現場での作業足場である一本足場の足場ひかえに最適!
『テンステップ』は、横荷重最大690kgのALC用足場控え専用アンカーです。

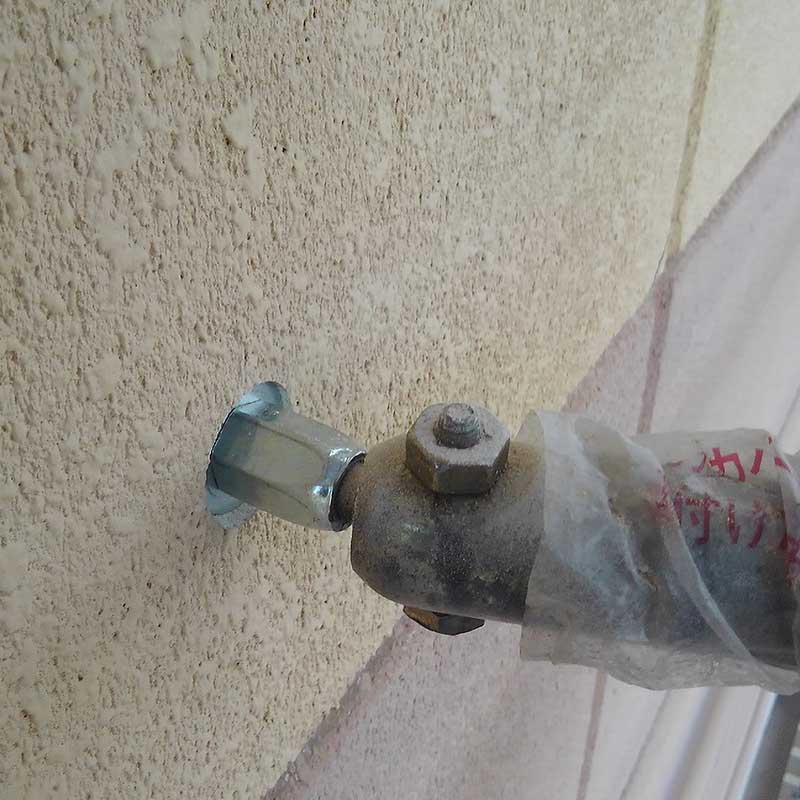

アンカー打ち込み後、突起しないので養生が容易にできます。
さらに、締め付け終了時にはストッパーにより完全な施工状況が分かる安心、安全設計です。

【特長】
■ALC用足場控え専用
■使いやすさと高い安全性を実現
■施工後の表面に突起が無い
 養生が容易で美しく仕上がります
■特許出願中の技術で、より強い強度を実現
 横荷重:最大690kg
 引抜強度:最大560kg

【ALC板にアンカー使用について】
現場の状況(ALC板の状態)により表記強度に大きく違いが出る場合があります。
ご使用いただく場合は、現場のALC板でのテスト後、ご理解いただいた上でご使用ください。
全長
150m/m
ドリル径
22m/m
ボルト径
W1/2
ボルトの平径
19mm
筒径
21m/m
穴明深さ
100m/m


アンカーのみ、ボルトのみの別売りも取り扱っております。詳しくはお問い合わせください。

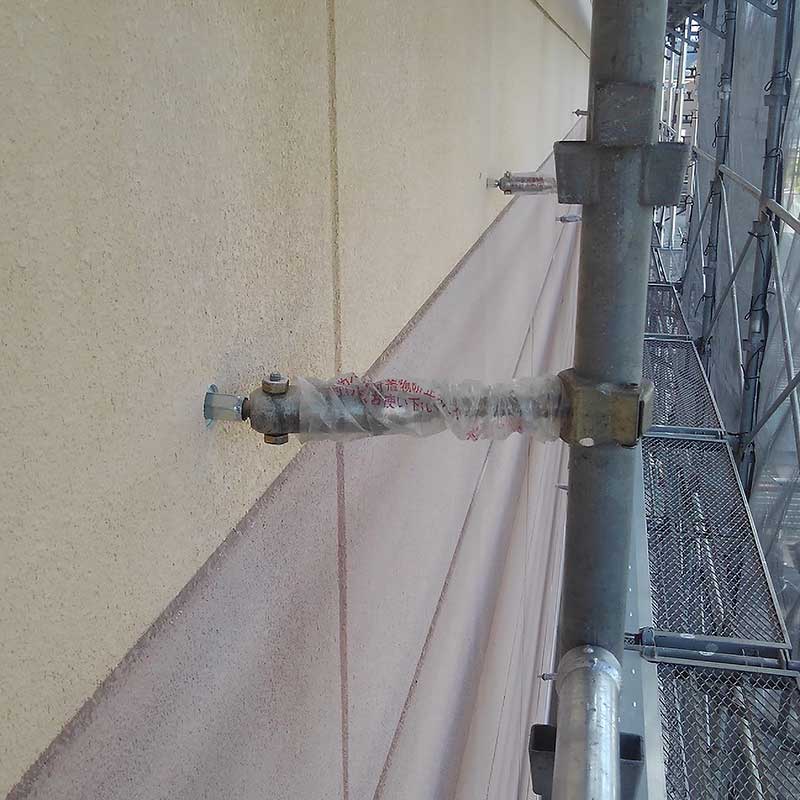

高所での作業には足場が必要となりますが、テンステップは、足場を組むことができない場合や足場が不安定な場合に利用されており、テンステップを取り付けることで安定した作業場を提供します。
足場にテンステップを取り付けることで、作業員が安全に作業を行うことができます。

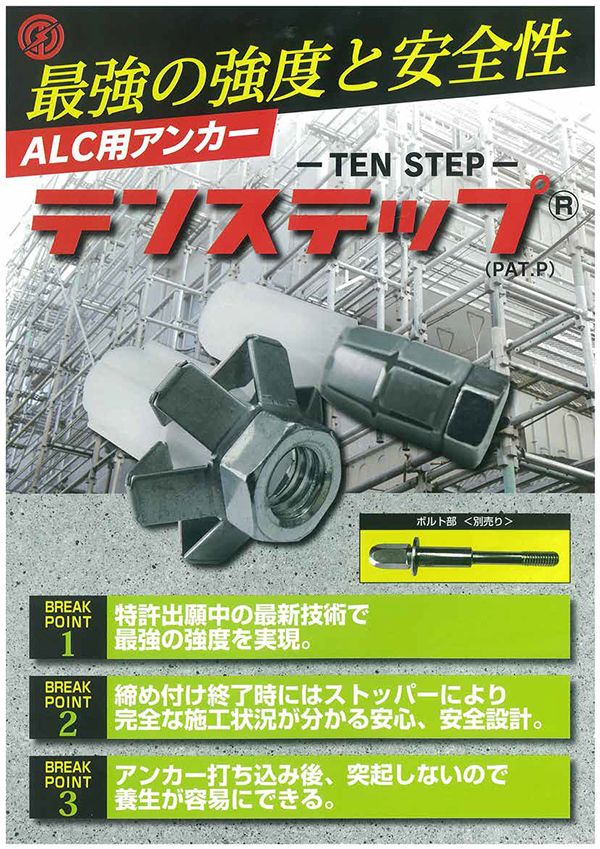

改良された最強の性能!

  • 特許出願中の最新技術で、最強の強度を実現!
    テンステップは、ALCコンクリート版を完全に突き抜けて固定します。
    その為、最大560sの引抜強度を実現しました。
  • 使いやすさと高い安全性を実現!
    テンステップは、締め付けにより製品内部に当たりがあり、テンステップの締め付け終了時にはストッパーにより安全な施工状況がわかる安心、安全設計となっています。
  • アンカー打ち込み後、突起しないので養生が容易にできる!
    テンステップは、施工後の表面に突起がないので従来品に比べてその後の養生が簡単に美しく仕上がります。

【 製品仕様 】

ALC板荷重強度
引抜試験結果
308Kg アンカーサイズ 1/2
ボルト径 1/2
ボルト平径 19m/m
横荷重試験結果 526Kg ドリル径 21m/m
穴明深さ 73m/m

※テンステップを使用する際は、ALC板の厚みは100m/m以上が必要です。
※テンステップを使用する際は、ALC板の端より150m/m以上離してご使用ください。


【ALC板にアンカー使用について】
現場の状況(ALC板の状態)により表記強度に大きく違いが出る場合があります。
ご使用いただく場合は、現場のALC板でのテスト後、ご理解いただいた上でご使用ください。


テンステップ(ALC用アンカー)引き抜き試験及び横荷重試験結果報告書
