ALC用アンカー トリオン TR-3865 中箱300本

ALC用雌ねじアンカー『トリオン』

※写真をクリックすると拡大画像がでます。

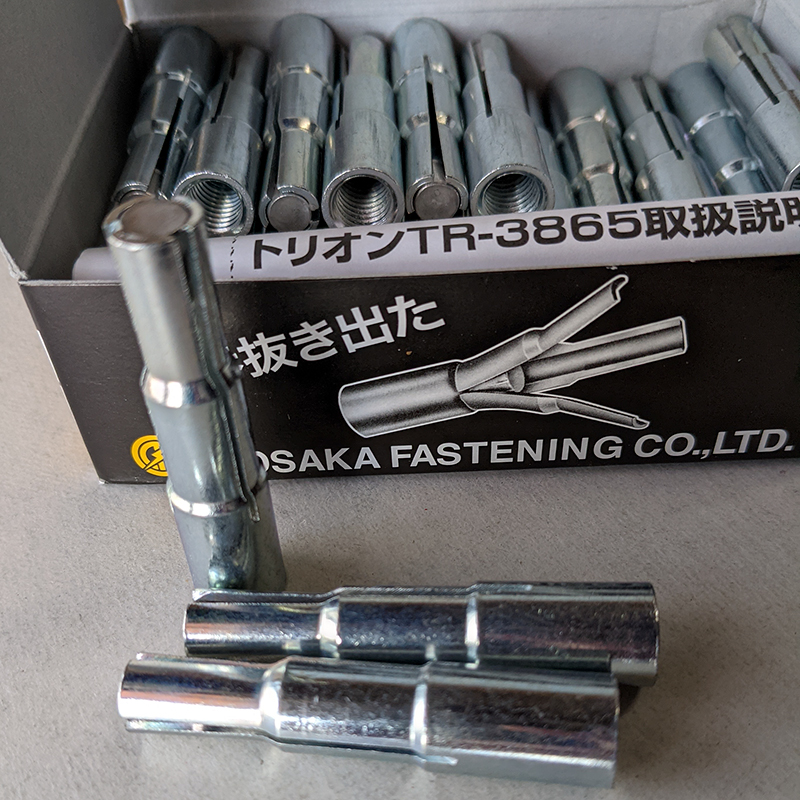

ALC用アンカー トリオン TR-3865 中箱300本

▼価格 ¥36,300

数量:

▼詳細
◆ 穴あけ不要 ◆
手打ちを機械にすることで3秒で打ち込みが完了する雌ねじアンカー。
各機械メーカーのハンマードリルで打ち込むだけで簡単に使用できます。


ALC用雌ネジアンカー『トリオン』は、トリオの足がALC版に確実に食い込み、
クサビにはスムーズに開脚し、足折れしない材質を使用しております。

配電盤・分電盤・各種金物・面格子・看板・内装工事など、巾広い分野でご利用いただけ、
強度性、スマートさに充分満足していただける製品です。

【特長】
■穴あけ不要
■ALC板100o以上で使用可能
■トリオの足がALC版に確実にくいこむ
■クサビにはスムーズに開脚し、足折れしない材質を使用
■ちょっと粋な設計フォーム(形)

【ALC板にアンカー使用について】
現場の状況(ALC板の状態)により表記強度に大きく違いが出る場合があります。
ご使用いただく場合は、現場のALC板でのテスト後、ご理解いただいた上でご使用ください。
全長
56mm
素材
鉄製
表面処理
三価クロメートメッキ
用途
配電盤・内装工事・看板取付・面格子など
ネジ径
3/8
入数
中箱300本入

トリオンは、軽量気泡コンクリートの専用アンカーとして、建築物のあらゆる場所で活躍しています。トリオンは、その施工段階で下穴を必要とせず、作業効率が大幅にアップすると、建築現場において好評をいただいております。また、建築工程の作業の省力化、工期短縮への貢献を実現しています。

トリオンが支持され続ける6つの理由!

  • 穴あけ不要!
    トリオンは、当社製品では常識となっている下穴不要の製品です。
    下穴が不要なので、素早い施工が可能です。
  • 作業効率アップ!
    トリオンは、機械打ちを可能にしたことで、作業効率が断然アップします。
    打ち込み棒をアンカーにセットして、簡単に施工することができます。

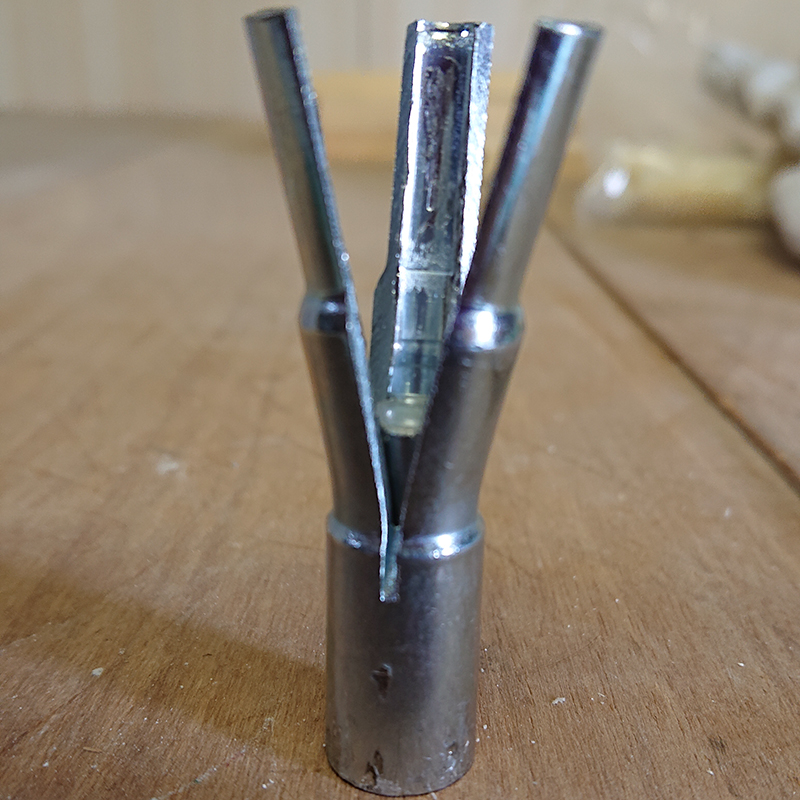

  • 確実にくいこむ!

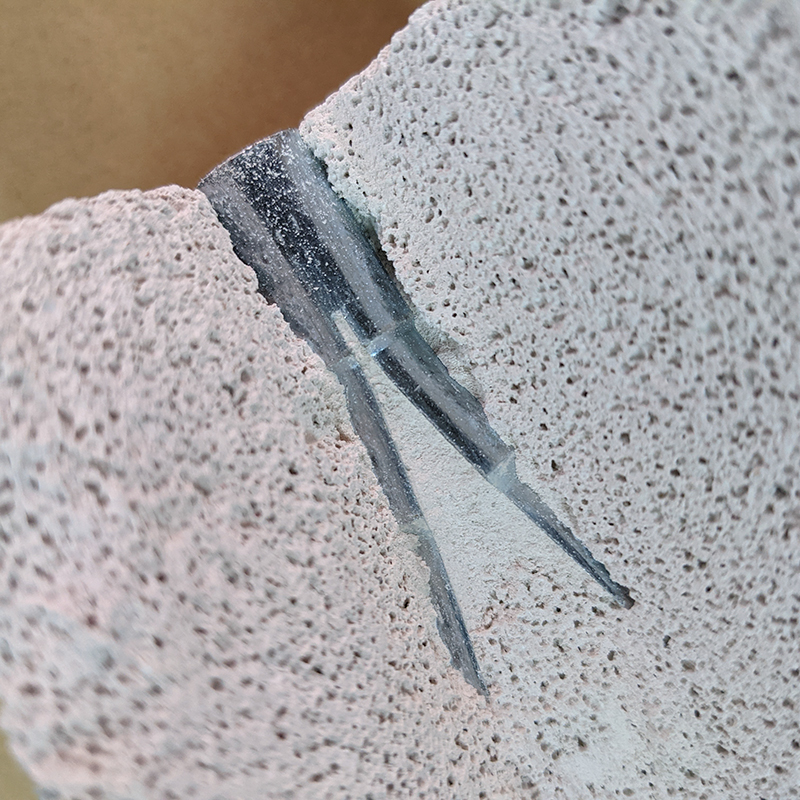

    トリオンは、3つの足がALC板に確実にくいこみます。
    高い強度を実現します。
  • 足折れしない
    トリオンは、クサビにはスムーズに開足し、足折れしない材質を使用しています。
    鉄製三価クロメートメッキ製品です。

※トリオンは十分な強度を持っておりますが、現場では予測できない多種多様な荷重が想定されますので、施工されるALC板の状況をよく検討され、ご使用される前にその現場毎でテスト使用した後、工事を実施してください。

トリオン TR-3865荷重試験(引き抜き試験)

  • 試料および試験方法
    試料は300mm角のALC(軽量気泡コンクリート)のほぼ中央に、トリオン(ALC用アンカー)を打ち込んだもの、5体。ALCの厚さは100mmである。
    ALCに打ち込まれたトリオンを引き抜く試験を行った。ALCを支持する台の内側の間隔は縦が200mm、横が120mmであった。

    試験には東京衝機製造所製RU-50型油圧式万能材料試験機を用い、約5mm/分の試験速度で試験を行った。
  • 試験結果
    試料番号最大荷重
    kN {kgf}
    11.83 {187}
    21.91 {195}
    31.88 {192}
    42.06 {210}
    51.78 {182}
    上記は大阪市立工業研究所の報告書(大工研報第713号)より転載

トリオン TR-3865荷重試験(せん断試験)

  • 試料および試験方法
    試料はALC(軽量気泡コンクリート)の縦方向および横方向のほぼ中央に、トリオン(ALC用アンカー)を打ち込んだもの、5体、ALCの縦、横および厚さの寸法は結果の表の通り。

    試験には東京衝機製造所製RU-50型油圧式万能材料試験機を用い、約5mm/分の試験速度で試験を行った。
  • 試験結果
    試料番号ALCの寸法(mm)
    縦×横×厚さ
    最大荷重
    kN {kgf}
    1200×300×1005.80 {591}
    2175×300×1005.46 {557}
    3200×300×1004.84 {494}
    4200×300×1004.96 {506}
    5200×300×1005.39 {550}
    上記は大阪市立工業研究所の報告書(大工研報第713号)より転載

【ALC板にアンカー使用について】
現場の状況(ALC板の状態)により表記強度に大きく違いが出る場合があります。
ご使用いただく場合は、現場のALC板でのテスト後、ご理解いただいた上でご使用ください。
